1. 引言
随着土木工程和材料科学的不断进步,对建筑材料的要求也日益提高。传统钢筋混凝土材料在抗弯和抗拉方面存在显著局限性,表现出易开裂和较低的拉伸应变能力,这难以满足现代高性能和高耐久性基础设施的功能需求。为解决这些问题,工程水泥基复合材料(ECC)作为一种高性能纤维增强复合材料应运而生,其在破坏前表现出显著的拉伸应变硬化特性,具有优异的延性、韧性和控裂能力,从而显著提升结构耐久性和变形能力[1] [2]。
尽管ECC具备诸多优点,但其单独抗拉强度较低,用于土木工程新建结构或结构加固时,难以同时满足某些建筑或桥梁等结构的高承载力和大变形需求。为进一步提高ECC的力学性能,研究人员探讨了多种增强方法,其中高强不锈钢绞线网(HSSM)具有高强、耐腐蚀、与ECC黏结性能好、与ECC的极限拉应变接近等优点,采用HSSM增强ECC,在提高ECC受拉强度和充分发挥ECC变形能力方面,相比于普通钢筋、FRP网格,表现出更为显著的效果[3]-[6]。HSSM增强ECC能充分发挥ECC的延性和钢筋的高强度特性,是一种具有良好抗弯性能的复合材料[7]-[9]。
目前,尽管试验研究验证了HSSM增强ECC的优异性能[6] [7],但由于试验数量有限,仍缺乏对HSSM增强ECC受弯性能影响因素的深入系统分析,钢绞线的配筋率、截面几何尺寸、材料性能参数等关键因素的影响尚未充分探明。因此,本文通过有限元分析对HSSM增强ECC板的抗弯性能进行了深入研究,分析了不同参数(如配筋率、板几何尺寸和材料性能)对其整体性能的影响。为实际应用中HSSM增强ECC板的设计优化提供指导。
2. 有限元模拟分析
2.1. 材料及其本构模型
利用ABAQUS有限元软件对HSSM增强ECC板的受弯性能进行分析。采用混凝土损伤塑性(CDP)模型[10],该模型结合了拉压状态下的弹性损伤理论和塑性原理,用于模拟ECC的非线性行为,其模型参数如表1所示。为确保数值分析的准确性,模型中采用了ECC的实际应力–应变关系。根据试验数据提供的名义应力和应变值,利用以下公式1将其转化为真实应力和应变。
(1)
式中:P表示施加在材料上的荷载,A0为材料的初始横截面积,l为材料的当前长度,l0表示材料的初始长度。
ECC的拉伸本构采用双线性模型进行建模,其表达式见方程(2)。ECC受压本构基于文献[11]中提出的模型,其相应表达式见方程(3)。
(2)
(3)
其中,
、
和
分别表示ECC的拉伸应力、开裂应力和极限拉伸应力;相应地,
、
和
分别表示ECC的拉伸应变、开裂应变以及对应于极限拉伸应力的应变。此外,
表示ECC的极限压缩应力,而
表示对应于极限压缩应力的应变。为了实现精确建模,这些应力均基于试验数据转换为真实应力。
Table 1. ECC plastic parameter
表1. ECC塑性参数
膨胀角 |
偏心率 |
双轴应力下拉压强度比 |
塑性势偏心率 |
粘性参数 |
30 |
0.1 |
1.16 |
0.6667 |
0.0005 |
2.2. 模型建立及参数设计
ECC板采用C3D8R实体单元进行建模,而高强钢绞线则使用T3D2桁架单元进行建模。在支撑和加载点处设置了垫块,并通过绑定界面将其连接至ECC板。ECC与钢绞线之间的粘结–滑移行为通过两节点弹簧单元进行建模,并简化为切向和法向应力。由于粘结–滑移主要表现为沿钢绞线长度方向的剪应力,故其法向方向被视为弹性,并施加高刚度以防止滑移。描述钢绞线纵向切向方向粘结–滑移行为的F (荷载)-D (非线性弹簧单元位移)曲线[8]如图1(b)和图1(c)所示。HSSM/ECC板弯曲试件的尺寸和配筋细节见图1(a),试件的设计参数列于表2中。
Figure 1. (a) Specimen size; (b) Definition of spring unit F-D; (c) F-D curve
图1. (a) 试件尺寸;(b) 弹簧单元F-D定义;(c) F-D曲线
Table 2. Specimen design parameters
表2. 试件设计参数
编号 |
宽度b/mm |
钢绞线间距/mm |
钢绞线直径/mm |
钢绞线根数/n |
钢绞线配筋率 |
ECC抗压强度 |
WC12 |
130 |
50 |
2.4 |
3 |
0.0026 |
44.65 |
WC22 |
110 |
40 |
2.4 |
3 |
0.0031 |
44.65 |
WC32 |
90 |
30 |
2.4 |
3 |
0.0037 |
44.65 |
WC42 |
70 |
20 |
2.4 |
3 |
0.0048 |
44.65 |
WD12 |
130 |
50 |
2.4 |
3 |
0.0026 |
36.05 |
WD12 |
110 |
40 |
2.4 |
3 |
0.0031 |
36.05 |
WD12 |
90 |
30 |
2.4 |
3 |
0.0037 |
36.05 |
2.3. 模型验证
为验证所建立有限元模型的准确性,将数值模拟结果与HSSM增强ECC板试件的受弯性能试验结果[7]进行了对比。
图2展示了各试件的模拟结果与试验荷载–跨中位移曲线的对比,可以看出,有限元模拟曲线与试验曲线的整体趋势吻合良好。此外,表3列出了单位宽度极限荷载(F/b,极限荷载F与截面宽度b比值)及其对应的误差值,可以看出,模拟的极限荷载与试验值保持一致,平均误差为4.60%。以上对比验证了所建立模型的准确性。
Table 3. Relative ultimate load (ultimate load/plate width) comparison
表3. 相对极限荷载(极限荷载/截面宽度)对比
编号 |
极限荷载F/b (N/mm) |
标准差 |
试验值 |
模拟值 |
WC12 |
45.99 |
45.12 |
1.89% |
WC22 |
49.45 |
50.25 |
−1.61% |
WC32 |
56.46 |
52.23 |
7.49% |
WC42 |
58.62 |
54.01 |
7.86% |
WD12 |
43.81 |
44.75 |
−2.15% |
WD22 |
50.00 |
45.68 |
8.64% |
WD32 |
49.79 |
46.95 |
5.70% |
WD42 |
52.46 |
47.74 |
8.99% |
平均标准差 |
4.60% |
Figure 2. The comparison of load-mid-span displacement curve of the test results and the simulated results
图2. 试验结果与模拟结果的荷载–跨中位移曲线对比
图3展示了试件WC32的有限元模拟过程。模拟结果表明,在达到开裂荷载之前,ECC的应变始终低于开裂应变,板的拉伸区未检测到损伤。当荷载达到0.85 kN时,板底部纯弯区首先出现拉伸损伤,表明开裂开始。随着荷载继续增加但未达到极限荷载时,纯弯区的拉伸损伤开始从拉伸区底部垂直扩展,损伤值不断升高。损伤逐渐集中在板的中心,弯剪区也出现对角损伤并逐步向外延伸。当荷载达到4.70 kN时,板进入极限荷载状态,此时损伤区域不再扩展,损伤值达到最大损伤系数,表明损伤已达到极限。

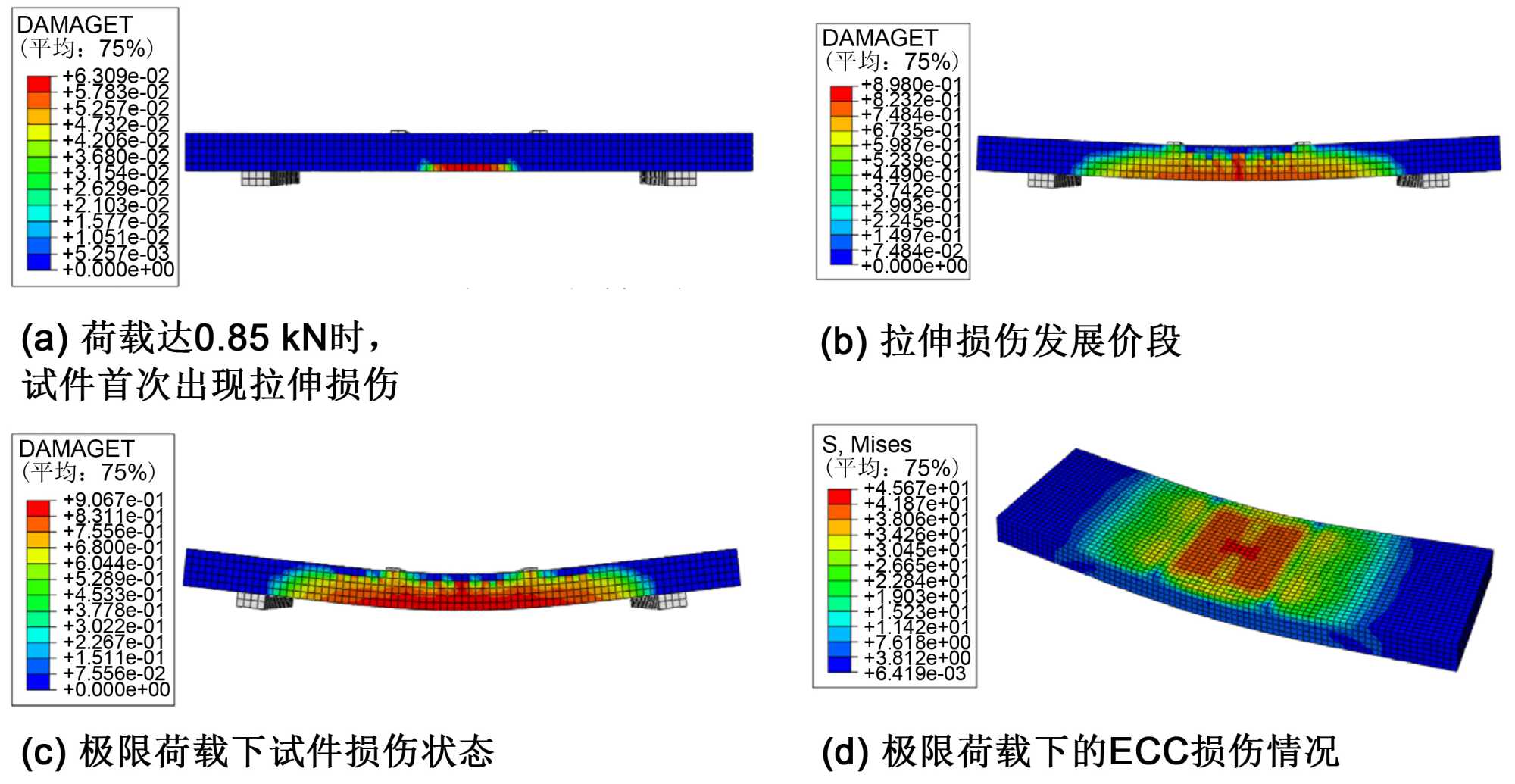

Figure 3. Finite element simulation of specimen WC32
图3. WC32试件有限元模拟过程
3. HSSM/ECC板受弯性能参数化分析
3.1. 纵向钢绞线配筋率
基于建立的模型,设计了6组试件研究纵向钢绞线配筋率对板受弯性能的影响。试件的参数详见表4。所有试件的截面高度均为80 mm,ECC立方体的抗压强度为44.65 MPa。
Table 4. Change the sample parameters of steel strand reinforcement ratio
表4. 改变钢绞线配筋率的试件参数
编号 |
截面尺寸 |
钢绞线直径 (根数) |
配筋率 |
宽度b/mm |
高度h/mm |
A1 |
45.99 |
45.12 |
4.5mm (7) |
0.42% |
A2 |
49.45 |
50.25 |
4.5mm (7) |
0.47% |
A3 |
56.46 |
52.23 |
4.5mm (7) |
0.52% |
A4 |
58.62 |
54.01 |
4.5mm (7) |
0.54% |
A5 |
43.81 |
44.75 |
4.5mm (7) |
0.56% |
A6 |
52.46 |
47.74 |
4.5mm (7) |
0.57% |
Figure 4. The simulation results of the longitudinal steel strand reinforcement ratio specimen were changed
图4. 改变纵向钢绞线配筋率试件的模拟结果
Figure 5. (a) Damage diagram of the specimen when the damage factor in the ECC pressure zone reaches the limit; (b) Stress distribution of longitudinal strand under ECC limit state
图5. (a) ECC压区损伤因子达到极限时试件损伤示意图;(b) ECC极限状态下纵向钢绞线的应力分布
有限元模拟结果如图4所示。加载水平以荷载除以宽度(Psim/b)表示。结果表明,随着纵向钢绞线配筋率的增加,板的刚度明显提升,承载能力也随之增加。同时,极限荷载对应的挠度逐渐减小,延性也相应减小。通过增加纵向钢绞线配筋率,相同的弯曲度下,板内受拉区的总拉力增大,导致截面力矩的合力点向下移动以维持平衡,而ECC的极限压应变保持不变,从而使极限荷载下的挠度减小。在有限元模拟中,ECC的极限抗压强度可以通过识别ECC压区最大损伤因子达到其极限时确定,如图5所示。板的最大配筋率通过评估极限状态下纵向钢绞线的应力状态是否达到名义屈服状态来确认,则根据模拟结果分析,钢绞线的最大配筋率为0.57%。在ECC达到其极限抗压强度时,A组试件的钢绞线应力状态如图5所示。
3.2. 截面几何参数
针对不同几何尺寸的板进行了三种情形下的分析(见表5):1) 固定宽度、变化高度,2) 固定高度、变化宽度,3) 保持截面面积恒定,同时调整宽度和高度。钢绞线直径分别为3.2 mn和4.5 mm,纵向配筋率在最小和最大限度之间控制。ECC的抗压强度为44.65 MPa。
数值模拟结果如图6所示。结果表明,增加截面高度显著提高了试件的抗弯刚度和承载能力,同时有效控制了极限荷载下的变形,但延性减小。截面高度是影响高强不锈钢绞线网/ECC板延性的关键因素,而截面宽度的变化对延性影响不大。

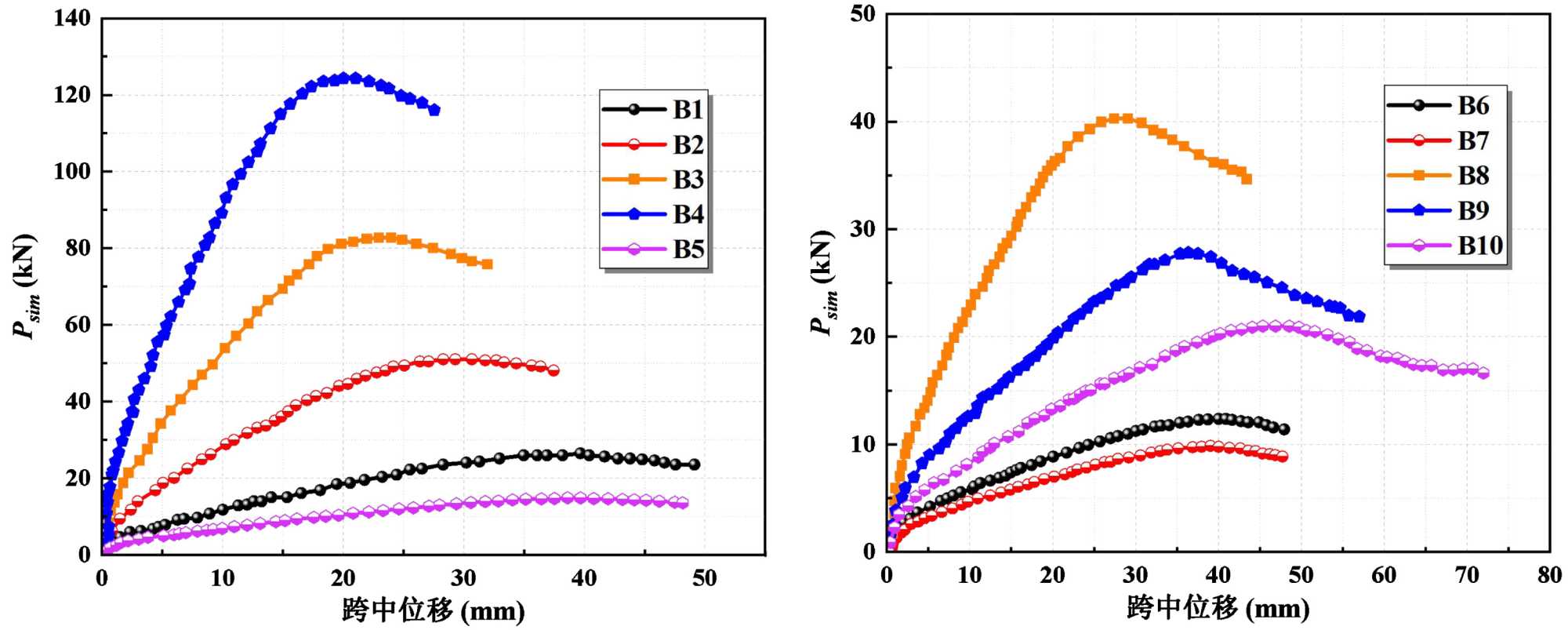

Figure 6. The simulation results of specimen with changed section size
图6. 改变截面尺寸试件模拟结果
Table 5. Change the section size of the specimen parameters
表5. 改变截面尺寸的试件参数
编号 |
截面尺寸 |
钢绞线直径 (根数) |
配筋率 |
宽度b/mm |
高度h/mm |
B1 |
200 |
60 |
4.5 mm (6) |
0.48% |
B2 |
200 |
80 |
4.5 mm (8) |
0.48% |
B3 |
200 |
100 |
4.5 mm (10) |
0.48% |
B4 |
200 |
120 |
4.5 mm (12) |
0.48% |
B5 |
80 |
60 |
3.2 mm (4) |
0.41% |
续表
B6 |
100 |
60 |
3.2 mm (5) |
0.41% |
B7 |
120 |
60 |
3.2 mm (6) |
0.41% |
B8 |
150 |
80 |
4.5 mm (7) |
0.56% |
B9 |
200 |
60 |
4.5 mm (7) |
0.56% |
B10 |
240 |
50 |
4.5 mm (7) |
0.56% |
3.3. ECC参数
假设ECC的材料性能可以独立变化而不影响其它性能参数,并确保试件在合适的配筋率下,考虑了以下几个因素:1) 拉伸应力指数(ECC极限拉伸应力和开裂应力之比)固定为1.5,同时增加ECC的开裂强度和极限抗拉强度;2) 保持开裂强度不变,但通过调整拉伸应力指数(方程(4))在1.3到1.6之间变化极限抗拉强度;3) 修改ECC的抗压强度及其他相关参数。试件的截面尺寸统一设定为120 mm × 100 mm。试件参数列于表6。
Table 6. Change the design parameters of ECC parameters
表6. 改变ECC参数的试件设计参数
编号 |
ECC参数 |
钢绞线直径 (根数) |
配筋率 |
开裂强度/MPa |
极限强度/MPa |
拉伸应变/% |
抗压强度/MPa |
C1 |
2.0 |
3.0 |
0.0279 |
44.65 |
4.5 mm (5) |
0.40% |
C2 |
3.0 |
4.5 |
0.0279 |
44.65 |
4.5 mm (5) |
0.40% |
C3 |
4.0 |
6.0 |
0.0279 |
44.65 |
4.5 mm (5) |
0.40% |
C4 |
2.45 |
3.18 |
0.0279 |
44.65 |
4.5 mm (5) |
0.40% |
C5 |
2.45 |
3.43 |
0.0279 |
44.65 |
4.5 mm (5) |
0.40% |
C6 |
2.45 |
3.68 |
0.0279 |
44.65 |
4.5 mm (5) |
0.40% |
C7 |
2.45 |
3.92 |
0.0279 |
44.65 |
4.5 mm (5) |
0.40% |
C8 |
2.45 |
3.53 |
0.0279 |
35.00 |
4.5 mm (5) |
0.40% |
C9 |
2.45 |
3.53 |
0.0279 |
40.00 |
4.5 mm (5) |
0.40% |
C10 |
2.45 |
3.53 |
0.0279 |
45.00 |
4.5 mm (5) |
0.40% |
(4)
其中,
表示极限抗拉强度,
表示材料的开裂强度。
图7展示了不同ECC参数设置下试件的模拟结果。图中可以看出,增加ECC的开裂强度和极限抗拉强度显著提高了板的承载能力。然而,这一提高伴随着在极限荷载下跨中挠度的减小,同时延性也有所下降。当ECC的开裂强度保持不变,且抗拉应力指数在1.3至1.6之间变化时,极限抗拉强度的变化仅对板的承载能力产生轻微影响,变化幅度较小,荷载–跨中位移曲线大体重叠。提高ECC的抗压强度可可明显提高板的延性,同时板的承载能力和刚度也有所提升,但提升幅度较小。
Figure 7. The simulation results of specimens under different ECC parameter settings
图7. 不同ECC参数设置下试件的模拟结果
4. 结论
本研究采用有限元分析模拟了高强不锈钢绞线网增强ECC板的抗弯性能,主要得出以下结论:
1) 随着钢绞线纵向配筋率的增加,板的抗弯刚度显著提高,承载力增加,极限荷载下的挠度减小,延性也相应减小,但极限荷载后的荷载–挠度下降段延长,表明板在达到极限荷载后的变形能力得到增强。
2) 板截面高度的增加显著提高了其抗弯刚度和承载力,并有效控制了极限荷载下的变形,但延性有所降低,而截面宽度对板延性影响较小。
3) 提高ECC的开裂强度和极限抗拉强度显著提高了高强不锈钢绞线网/ECC板的承载力和刚度。然而,这些提高伴随着延性的降低,极限荷载下的挠度也降低。提高ECC的抗压强度时,可明显提高板的延性,同时板的刚度和延性都有小幅提升。
